Original SCHNORR Sicherungsscheiben
|
|
|
|
|
|
Die Original SCHNORR® Sicherungsscheiben wurden als zuverlässige und wirtschaftliche Schraubensicherung entwickelt, die das Grundprinzip der Tellerfeder für eine kraftschlüssige Verbindung erfüllen und es zusätzlich durch Formschluss ergänzen.
Original SCHNORR® Sicherungsscheiben werden überall dort eingesetzt, wo ein Losdrehen einer Schraubenverbindung aufgrund von Vibrationen vermieden werden muss.
Die Einsatzfelder sind vielfältig und reichen vom Automobil- über Maschinen-, Aggregate- und Anlagenbau. Z. B. finden SCHNORR® Sicherungsscheiben Anwendung in Rasenmähern, Textilmaschinen, Werkzeugmaschinen und vielem mehr.
|
|
|
Vorteile der Original SCHNORR® Sicherungsscheibe:
|
Produktkatalog und Preisliste können Sie hier anfordern.
|
- Hohe Rüttelsicherheit durch Formschluss der Schrägverzahnung und gleichzeitigen Kraftschluss durch die konische Form.
- Die Krafteinleitung erfolgt konzentrisch, wodurch keine Biegemomente auftreten. Gleitflächen an der Verzahnung verhindern Spanbildung beim Anziehen.
- Extrem hohe Sicherheit gegen Vorspannkraftverlust und Losdrehen.
- Vielfältige Verwendbarkeit durch verschiedenste Materialien und Oberflächen.
- Kein Aufsprengeffekt beim Anziehen der Schraube bei korrektem Übergangsradius zwischen Schaft und Kopf.
- Entwicklung und Auslegung der Sicherungsscheiben erfolgt auf Grundlage der Schraubengeometrien, Anzugsmomente sowie der konstruktiven Gegebenheiten.
nach oben
|
|
|
Funktionsprinzip

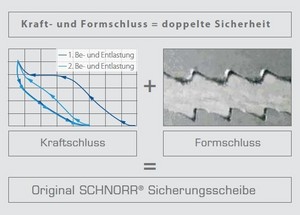

Die Original SCHNORR® Sicherungsscheibe hat die Form einer beidseitig gezahnten Tellerfeder mit trapezförmigem Querschnitt, deren Durchmesser auf die Schraubenmaße abgestimmt ist. Der Außendurchmesser gleicht dem Kopfdurchmesser von Zylinder- und Innensechskantschrauben.
Original SCHNORR® Sicherungsscheiben sind in zwei Ausführungen lieferbar: Die Standard-Sicherungsscheibe Typ „S“ ist für Schrauben der Größen M 1,6 bis M 36 und der Festigkeitsklasse bis zu 8.8 erhältlich. Für Schrauben der Festigkeitsklassen 8.8 und 10.9 sind eventuell höhere Vorspannkräfte erforderlich. Diese werden durch die verstärkte Sicherungsscheibe Typ „VS“ abgedeckt (lieferbare Größen M 5 - M 30).
Durch die konische Form wird ein optimaler Kraftschluss bei gleichzeitig höchstem Formschluss durch die Schrägverzahnung erzielt.
nach oben
|
|
|
Vibrationsprüfung nach DIN 65151
Umfangreiche Testreihen an der Staatlichen Materialprüfungsanstalt in Darmstadt beweisen, dass die durch das patentierte Schulterdruckverfahren hergestellte Original SCHNORR® Sicherungsscheibe eine eindeutige Verbesserung der Sicherungseigenschaften bringt.
Fazit:
- Die mit einer Original SCHNORR® Sicherungsscheibe gesicherte Verbindung hält die Vorspannkraft auch nach 1500 Schwingspielen aufrecht.
- Die ungesicherte Schraubenverbindung hat bereits nach weniger als 500 Schwingspielen ihre Vorspannung verloren.
nach oben
|
|
|
Ausführungen der Sicherungsscheiben:
Die Original Schnorr® Sicherungsscheibe Typ „S“
Die Original SCHNORR® Sicherungsscheibe Typ „S“ ist für normale Beanspruchung geeignet und für Schrauben von M 1,6 bis M 36 verfügbar.
- Werkstoff C 60S - 1.1211 - geschwärzt
- Werkstoff C 60S - 1.1211 - verzinkt + Passivierung
bis M3: gal Zn8; ab M4: Zn8M (gal=galvanisch; M = mechanisch*)
- Werkstoff X5CrNi18-10 - 1.4301
Alternative Abmessungen, Werkstoffe und Oberflächen können nach technischer Prüfung ebenfalls angeboten werden.
* Schnorr Sicherungsscheiben werden ab Nennmass 4 mechanisch verzinkt (mechanical plating). Bei diesem Verfahren besteht nicht die Gefahr einer Wasserstoffversprödung.
nach oben
|
|
|
Die Original Schnorr® Sicherungsscheibe Typ „VS“
Die Original SCHNORR® Sicherungsscheibe Typ „VS“ kann ohne Einschränkungen bei hochfesten Schrauben der Festigkeitsklasse 8.8 eingesetzt werden. Die verstärkte Sicherungsscheibe Typ „VS“ weist eine größere Dicke auf und erreicht dadurch höhere Vorspannkräfte. Außen- und Innendurchmesser sowie die Verzahnung stimmen mit der Ausführung Typ „S“ überein. Sie wird für Schrauben M 5 bis M 30 geliefert.
- Werkstoff C 60S - 1.1211 - geschwärzt
- Werkstoff C 60S - 1.1211 - Zn8M + Passivierung (M = mechanisch)
- Werkstoff X5CrNi18-10 - 1.4301
Auch hier sind alternative Sondergrößen, Werkstoffe und Oberflächen auf Anfrage lieferbar.
nach oben
|
|
|
Die Original Schnorr®- Sicherungsscheiben Typ „UV“
Für Schrauben mit unverlierbaren Sicherungsscheiben: Bereits beim Schraubenherstellen werden Schraubenrohling und Sicherungsscheibe, deren Lochdurchmesser kleiner als der Gewindeaußendurchmesser der Schraube ist, zusammengefügt. Anschließend wird das Schraubengewinde gewalzt. Dabei vergrößert sich der Schaftdurchmesser der Schraube durch die hochfließenden Gewindegänge über den Lochdurchmesser der Sicherungsscheiben hinaus. So werden diese unverlierbar bleiben, aber dennoch frei drehbar.
nach oben
|
|
ACHTUNG - ACHTUNG - ACHTUNG - ACHTUNG
Am Markt werden in jüngster Zeit billige Imitationen der Original SCHNORR Sicherungen angeboten unter Bezeichnungen wie “Safety-washer S” etc. Die Bezeichnung und bildhafte Darstellung können den Eindruck erwecken, es handle sich um Schraubensicherungen, die in Ausführung und Wirkung den Original SCHNORR Sicherungsscheiben gleich oder gleichwertig sind. Bei näherem Hinschauen stellt sich dagegen oft heraus, dass
- diese Produkte deutlich dünner sind als die Original SCHNORR Sicherungsscheiben - bei entsprechend niedrigerem Materialeinsatz. Das bedeutet eine deutlich niedrigere Vorspannkraft, die 50% oder weniger als diejenige der Original SCHNORR Sicherungsscheiben beträgt.
- weder Querschnitt (Original SCHNORR Sicherungsscheiben: trapezförmig) noch Verzahnung dieser Produkte auch nur entfernte Ähnlichkeiten mit den Original SCHNORR Sicherungsscheiben aufweisen. Zuweilen haben diese Produkte nicht die SCHNORR-typische Verzahnung, sondern ersetzen diese Verzahnung durch simple Rillen mit dazwischenliegenden breiten Stegen - ein Formschluss wie bei einer SCHNORR Sicherungsscheibe kann hiermit schwerlich hergestellt werden.
Es darf bezweifelt werden, dass diese Produkte die geforderte Funktion als Schraubensicherung erfüllen können. Achten Sie beim Kauf daher auf “Original SCHNORR” auf Dokumentation und Verpackung. So haben Sie die Gewähr, Original SCHNORR Sicherungsscheiben mit den zugesicherten Eigenschaften zu erhalten und einzusetzen.
